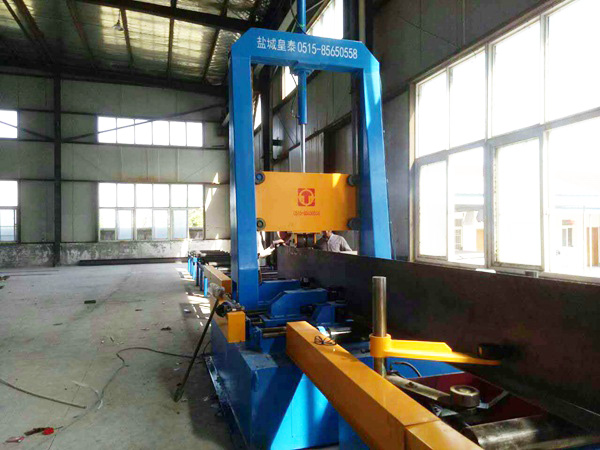

鋼結構組立機
H型鋼自動組立機組立精度高，速度快，成熟穩定，已在大批量生產應用。
主機的翼板腹板對中夾緊分別采用聯動機構同步動作，翼板腹板對中夾緊裝置各有兩套，分別由液壓缸驅動，液壓缸推動齒條帶動齒輪轉動，齒輪又帶動其他傳動機構（鏈輪鏈條），末尾通過絲杠螺母轉化為直線運動，在兩側同步推拉翼板腹板夾緊輪，完成翼板腹板的對中夾緊。翼板腹板夾緊采用液壓缸推動，不僅力量較大，而且增加了翼板腹板夾緊的柔性，在翼板寬度因?yàn)榍懈罨蚱渌虿灰?guī)則時，以及腹板接長焊縫造成厚度變化時，可以自動伸縮避免影響工件的通過。
H型鋼組對時端部設有液壓自動升降的擋料架，能確保組對時幅板、翼板端部對齊，上壓梁采用左右四組導軌副導向，確保壓緊時的穩定性。自動點焊導弧機構由輕型油缸帶動，無須壓縮氣源，輸入輸出輥道及輸入端拉桿系統采用分段式設計, 可根據用戶要求及工件長度任意加長及減少輥道數量。主電機采用交流變頻調速器控制速度，液壓系統采用中外合資企業標準液壓系統產品，并設有精濾器，確保電磁閥長期可靠運行。
銑邊機、 數控等離子切割機 、端面銑、焊接操作機 、滾輪架、 變位機、雙層罐焊接設備、拋丸機、剪板機、卷板機、折彎?rùn)C(jī)等產品。歡迎各位老板合作共贏！15852847526（微信同號）
