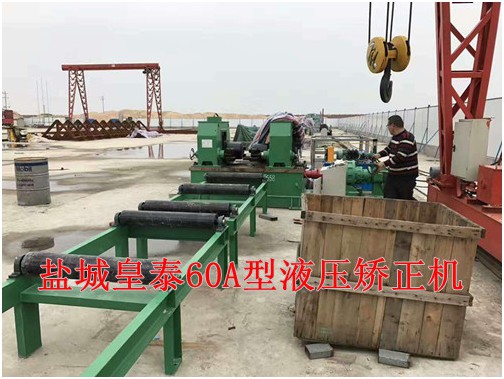

● HTJZ-60A型H型鋼液壓矯正機
1.簡介
本機適用于矯正焊接成型的“⊥”和“H”型材,由于焊接在焊縫收縮造成的翼緣板變形。本機為目前較佳的翼緣矯正設備,本機在矯正原理上采用由上輥和傳動輥構成杠桿原理為基礎,當被矯翼緣通過時產生彎曲變形,由于預置力大于翼板材質的屈服點,彈性回復系數變小,從而達到矯正目的。

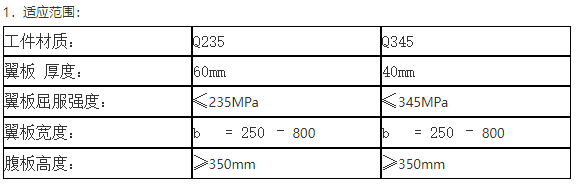

以下為材質Q235的工件寬厚對照表,如材質為Q345則在原板厚上×0.67。
工件厚度(s)與寬度(b)須符合下表的對應關系:

幅板 小高度: 380mm(當幅板高度為160-350mm,翼板厚度小于16mm時,使用矯正副輥)
2.傳動系統:
驅動電機(六級電機): 15 KW
輸出扭矩(N.M): 12740
工件運行線速度(m/min): 9.87
3.液壓系統:
驅動電機(KW): 7.5 KW
系統壓力(MPa): 25
正常工作壓力(MPa): 20-22
液壓缸 推力(KN): 750*2
4.軸承: 全部使用哈瓦洛軸承
5.所有壓輥: 35CrMo鍛制并整體淬火
6.所有傳動軸: 35CrMo鍛制并調質處理
eq \o\ac(○,2)2性能特點
HTJZ-60A H型鋼翼緣矯正機主要是矯正H型鋼焊接后變形的翼板。其主傳動采用15kw的電機及擺線針輪雙級減速傳動,傳動效率高,輸出扭矩大,矯正速度快。矯正孔型調整采用液壓上壓式結構,傳輸力矩大,運行平穩,調整方便。所有的矯正輥均采用優質合金鋼鍛打而成、進行整體熱處理,避免了該零件容易產生裂紋的缺陷。矯正原理是利用上輥裝置和傳動輥構成杠桿原理的孔型,使被矯翼緣通過該孔型,產生過彎曲變型,經過彈性恢復達到所要求的矯正形狀,從而實現對工字鋼翼緣進行連續矯正達到質量標準。
eq \o\ac(○,3)3供貨范圍及組成單元
1.主機本體 1套
1.1主機座本體
1.2傳動輥裝置
1.3主傳動電機及擺線減速機
2.機架總成 2套
2.1機架本體
2.2壓下裝置
2.3滑塊機構
2.4壓滾輪裝置
2.5腹板導向裝置
2.6下壓液壓缸
4.承重滾道 6件(3000mm/件)
4.1滾道立架、中間連接撐
4.2被動滾筒
4.3帶座軸承
4.4承重1噸/米,如承重需增加請注明。
5.電控系統
5.1電氣面板
5.2電氣柜
6. 液壓站 1套
eq \o\ac(○,4)4 技術文件(合同生效后發用戶)
整機使用說明書
發貨清單。
整機合格證。
整機基礎圖。
eq \o\ac(○,5)5用戶自制 件 1.主機基礎2.初級電源
●使用環境條件:
1、海拔高度:1000M(一般情況下)
2、 風速:3.5級
3、環境溫度: :+40℃ :-10℃
4、 日溫差:±10℃
5、相對溫度:相對濕度95%及以下;月平均相對濕度90%及以下
6、地震裂度:不超過六度
7、安裝地點:需方公司內
8、污穢等級:Ⅱ級
●技術條件:
按 及行業設備技術標準規范。引用標準:
1、Q/320222-1996《H型鋼自動焊接成套設備》
2、JB/T5102-91《座標式氣割機》
3、ZBJ59002《低碳鋼切割表面質量》
4、YB3301-92,《焊接H型鋼》
5、嚴格按ISO-9002的質量保證體系各條要求執行
●供貨范圍 每臺設備應具有:
1、設備本體及操縱機構的專用工具。(詳見裝箱清單)
2、供方應隨設備提供的備品備件。 (詳見裝箱清單)
●圖紙及資料要求:
1、提供安裝使用說明書。
2、提供產品合格證(出廠報告)。
3、提供產品供貨清單。
4、負責設備安裝與調試。
5、負責培訓操作人員。
6、供貨要求:按時供貨并保證良好的售后技術服務。
●售后服務承諾(國內)
1、提供銷售一條龍服務,免費提供(在供方)設備吊裝,簡易包裝,裝車捆扎,確保產品安全抵達需方。
2、免費為用戶進行設備、安裝及調試工作(用戶應予以適當的人力物力協助)在現場培訓操作人員。
3、質保期以用戶驗收日起為計日起點。
4、質保期后終身為用戶服務,并以優惠價格收取成本費。
5、企業售后服務部門,在接維修通知后立即做出反應并按日計時到現場服務。
●免費:供方負責設備的安裝、調試及培訓,用戶方負責人員食宿。
