60B鋼結構液壓矯正機

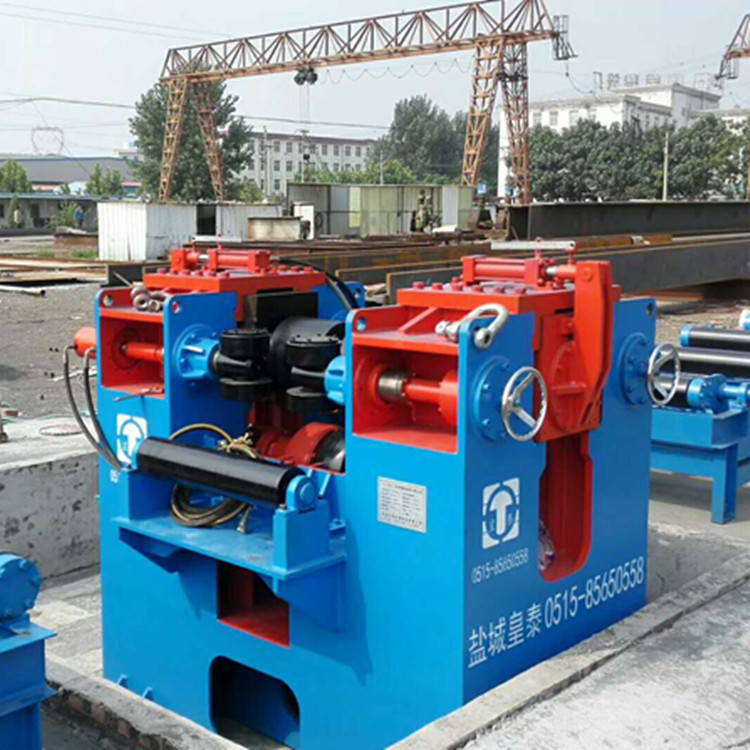

HTJZ-60（B）型H型鋼翼緣液壓矯正機
1) 技術參數
a. 翼板 厚度： 60mm
b. 翼板寬度： 180—800mm
c. 腹板厚度： ≤50mm
d. 腹板高度： 350-1500mm
e. 工件材質： Q235A 16Mn矯正厚度 不超過42mm
f. 工件厚度與寬度須符合下表的對應關系：單位：mm
g. 驅動電機： 18.5kw(22KW)
h. 輸出扭矩： 34770N.m(48650N.m)
i. 工件運行線速度： 7.496m/min（6.371m/min）
j. 泵站驅動電機： 11kw（15kw）
k. 油泵排量： 25ml/r
l. 系統壓力： 20Mpa(32Mpa)
2) 結構形式及主要配置
● 該設備由主電機，減速機，主動輥、矯正輥裝置，主動輥升降油缸，腹板、翼板夾緊裝置，主機架，機座，前后輸送輥道，液壓系統，電氣系統等組成。該設備結構緊湊，強度大，剛性足。
● 液壓泵站為外設獨立系統，采用江蘇產品。
● 主動輪采用鍛壓一體式制造，材質為35CrMo，硬度為HRC50-55。（35CrMo：強度、韌性、淬透性均高，用作大截面齒輪和重型傳動軸，軋鋼機人字齒輪、大電機軸、汽輪發電機主軸。40Cr：調質后有良好的綜合力學性能，是應用廣泛的調質鋼，用于軸類零件及曲軸曲柄、汽車轉向節、連桿、螺栓、齒輪等）
